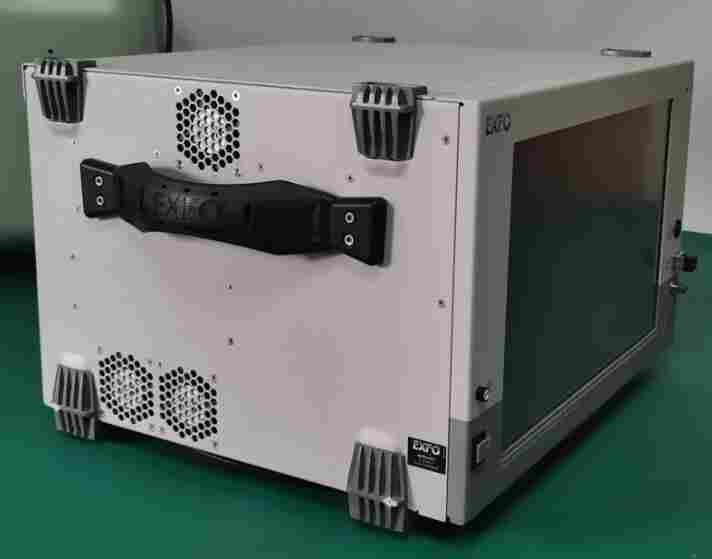

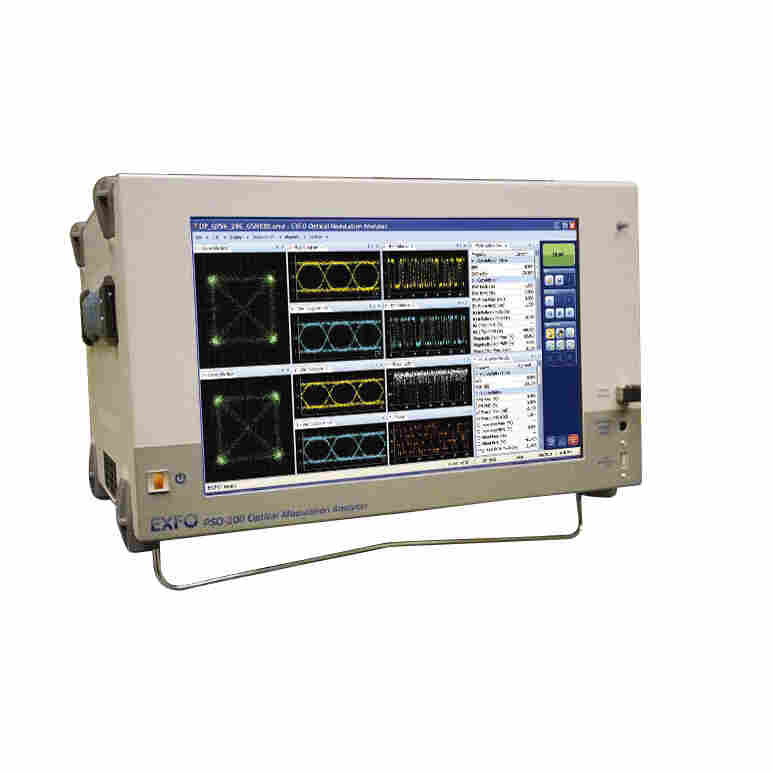

EXFO PSO-200光调制分析仪
采用EXFO的PSO-100系列光取样示波器的*光取样方法，能以100 Gbit/s及以上速度进行数字信号的完整鉴定。

EXFO PSO-200光调制分析仪 EXFO PSO-200光调制分析仪

应用

制造过程中的相位调制发送器测试，如100G DP-QPSK
设计及优化相位和调幅计划的系统波段，速率高达1 Tbit/s及以上

主要功能
全光学设计以40 GBd、100 GBd、400 GBd、1 Tb及以上的速度提供有效带宽，以便正确鉴定波形和信号
兼容双偏振传输
以业界总线小尺寸实现完全集成
包含生产发送器测试的全部所需工具，如EVM、BER和波罩
大触摸屏，用于高画质和简易的仪器控制

全光采样 — 无边界

随着新的*调制方案启用通过光纤的高速光信号传输，研究中心、网络设备制造商（NEM）以及总线终的运营商，都需要新测试仪器，以便正确鉴定这些信号。

类似EXFO经认可的PSO-100系列光取样示波器，PSO-200光调制分析仪使用光取样，对随机或重复数字信号的完整鉴定高达100 Gbit/s。

无失真信号恢复

鉴定或优化发送器以及调制器时需要考虑的关键要素是对*信号和波形的恢复。准确地说，无失真信号恢复是将用于PSO-200的光取样技术与电采样相比较而言。使用PSO-200，无带宽限制，即无阻抗失配。

PSO-200具有高带宽和低失真，可无需均衡或DSP增强以非常高的保真度测量星座图。

任意传输速率，任何调制格式

PSO-200灵活的设计使其成为适合未来需求的工具，可鉴定任何光信号而无失真。其高效带宽足以支持速率过1 Tbit/s信号的星座和眼图分析。

由于详细而准确的振幅和相位模式，因此PSO-200可对同时处于研发和制造环境中的发送器测试执行深入脉冲形状分析。
